Experiment: Flaschenzug

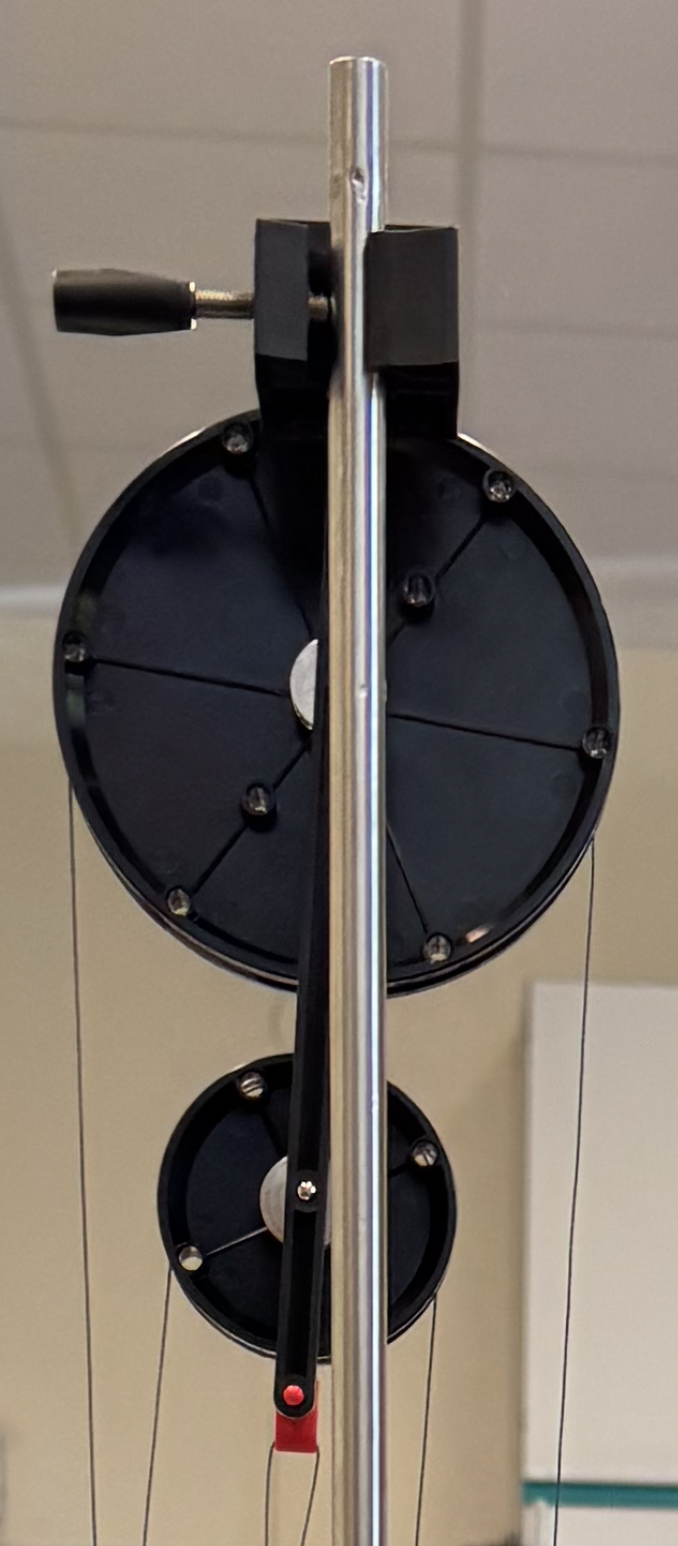

1. Aufbau/ Hypothese
| Menge |
Material |
Menge |
Material |
| 1 |
Satz 2 Rollen, 10 cm Ø |
1 |
Satz 2 Rollen, 5 cm Ø |
| 1 |
Satz 2 Rollenbrücken |
1 |
Rollenhaken |
| 1 |
Kupplungsstecker |
1 |
Steckachsen |
| 2 |
Haltebügel |
1 |
Kraftmesser 1,5 N |
| 1 |
1 Paar Zeiger |
3 |
Laststücke |
| 2 |
Muffenblocks |
2 |
Stativfüße |
| 1 |
Stativstange, 25 cm |
2 |
Stativstangen, 50 cm |
| 1 |
Universalmuffe |
1 |
Bandmaß |
| 1 |
Schnur (ca. 280 cm) |
- |
- |
Hypothese: Formuliere eine Gesetzmäßigkeit, die du bei diesem Experiment untersuchen möchtest.
- Zeichne den Aufbau des Flaschenzuges auf der Rückseite.

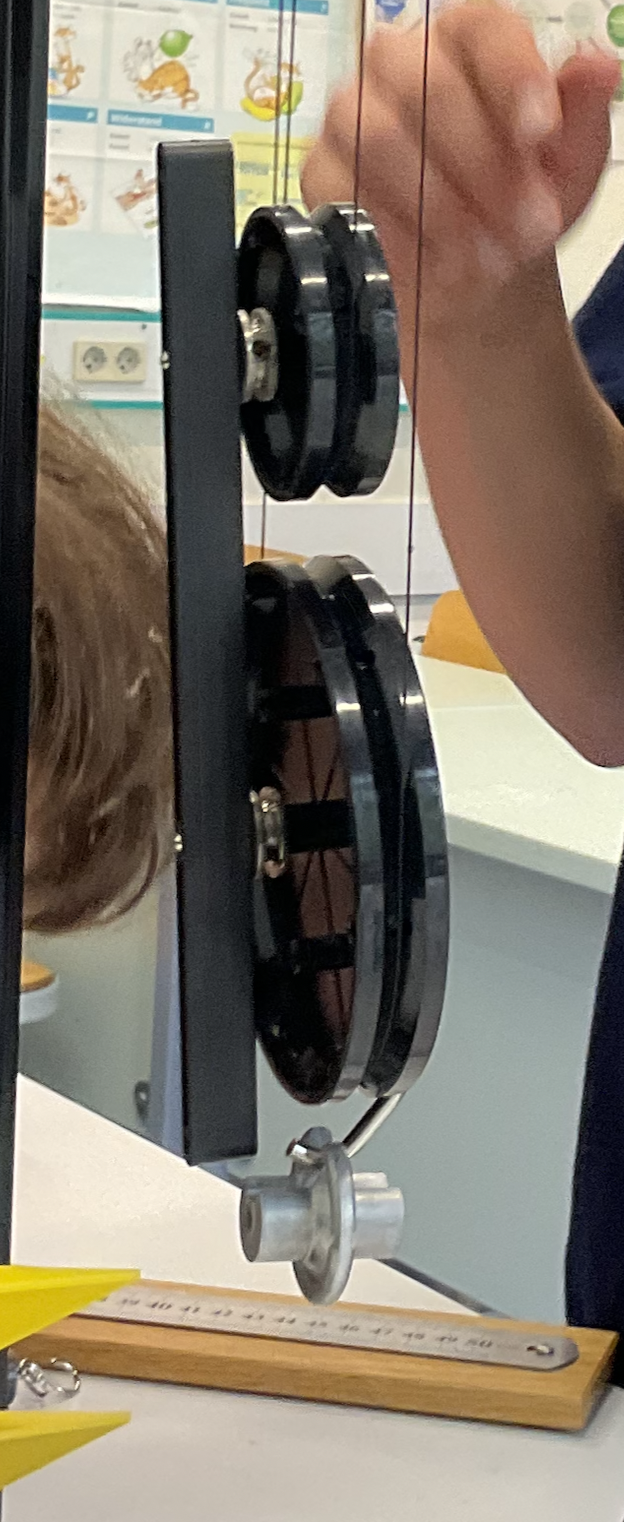

2. Beobachtung/ Messung
- Stell den unteren Zeiger etwa 5 cm über dem Stativfuß, den oberen Zeiger 2 cm darüber.
- Nimm den Kraftmesser aus dem Haltebügel und stell das Laststück auf Höhe des unteren Zeigers ein.
- Stell die Mitte des Laststückes bzw. seitliche Einkerbung auf Höhe der Zeiger ein.
- Ermittle die Höhe x1 von Kraftmesser zur Tischoberfläche und trage sie in die Tabelle ein.
- Hebe die Last um den Lastweg s1 an. Welche Zugkraft F2 ist dazu erforderlich? Notiere sie in der Tabelle.
- Miss die Höhe x2 des Kraftmessers zur Tischoberfläche und notiere sie in der Tabelle. Berechne den Kraftweg s2 und trag ihn ein.
- Wiederhole den Versuch mit den in der Tabelle angegebenen Lasten und Lastwegen.
Tabelle
| Lastkraft |
F1 |
1,2 N |
1,7 N |
2,2 N |
| Lastweg |
s1 |
2,0 cm |
3,0 cm |
4,0 cm |
| ZugKraft |
F2 |
|
|
|
| Kraftverhältnis |
F1/F2 |
|
|
|
| Anfangsstellung |
x1 |
|
|
|
| Endstellung |
x2 |
|
|
|
| Kraftweg |
s2 |
|
|
|
.
3. Auswertung/ Interpretation
- In welchem Verhältnis stehen die Lastkraft F1 und die benötigte Zugkraft F2?
- In welchem Verhältnis stehen Lastweg s1 und Kraftweg s2?
- Hat sich deine Hypothese bestätigt?
Zeichnungen zur den Messungen
Benutze gegebenenfalls ein neues Blatt, um weitere Zeichnungen anzufertigen.
