Q12-Phase: Felder, Schwingungen und Wellen | T. Pawletko | Heinrich-von-Gagern-Gymnasium | Datum:
Experiment: Entladen eines Kondensators
1. Aufbau/ Hypothese
| Menge | Material | Menge | Material |
|---|---|---|---|
| 1 | Kondensator | 1 | Widerstand 10 M Ohm |
| 9 | Kabel mit Bannanensteckern | 1 | Multimeter |
| 2 | Kupplungsstecker | 3 | Batterieblöcke |
| 1 | Steckplatte | - | - |
- Hypothese: Welche Vermutung haben Sie in Bezug auf das Ergebnis des Experimentes?
- Zeichnen Sie einen Schaltplan.
2. Beobachtung/ Messung
-

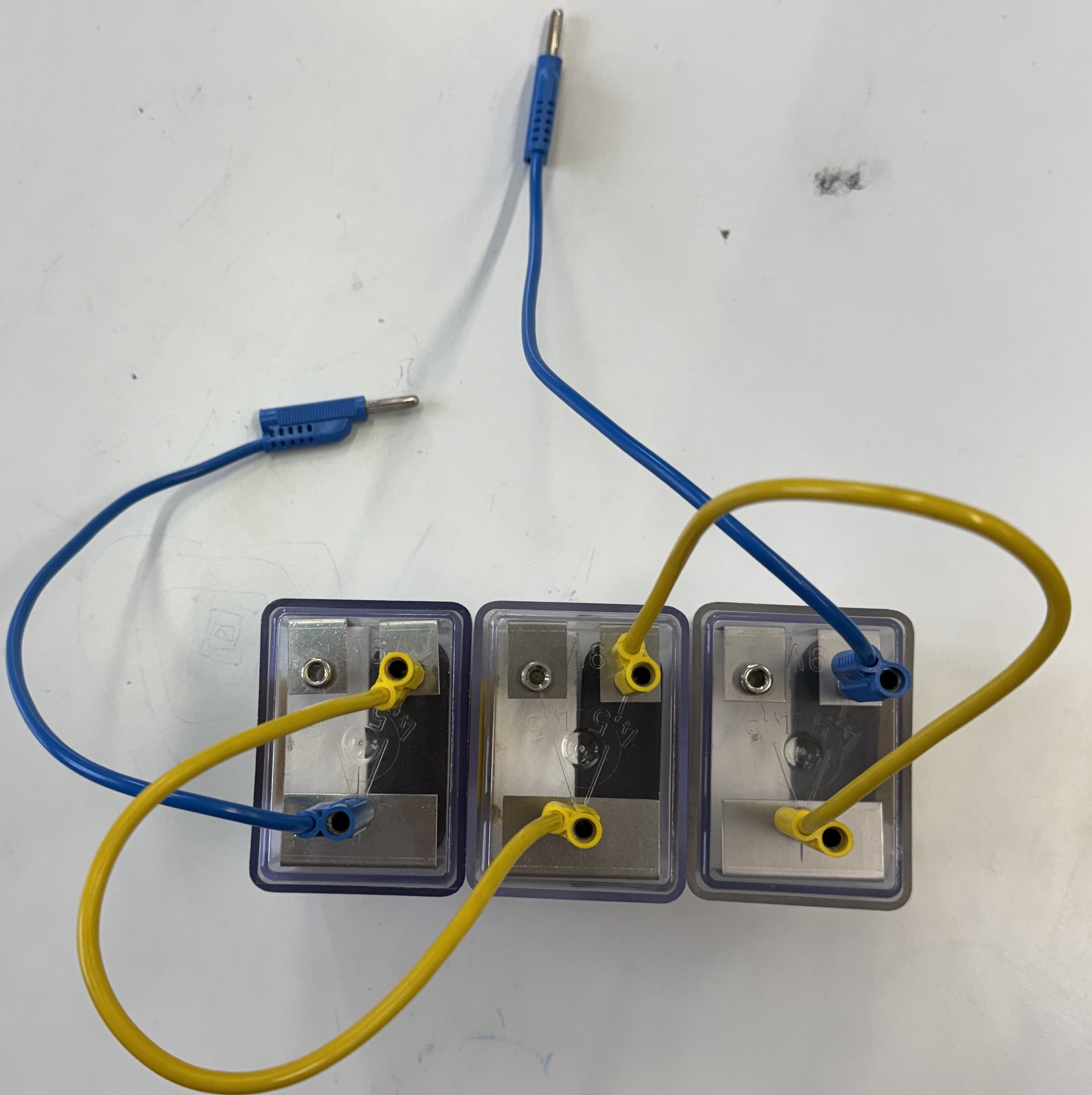

Bauen Sie die Batterieblöcke in Reihe zu einer Spannungsquelle von ca. 13,5V zusammen. Achten Sie darauf, dass der Pluspol der einen Batterie an den Minuspol der benachbarten Batterie angeschlossen wird.
-

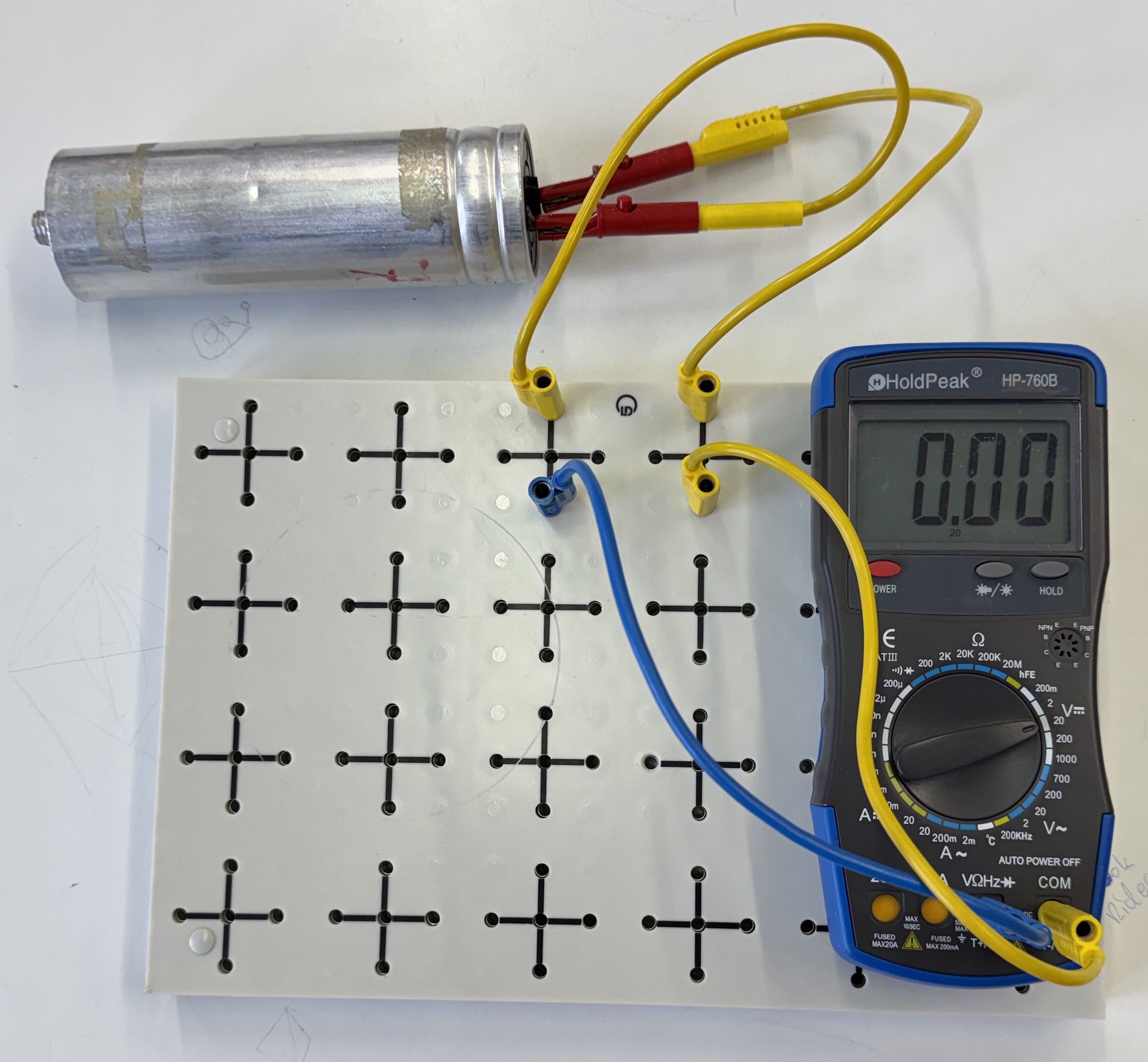

Verbinden Sie den Kondensator und das Messgerät so zusammen, dass die Entladung über den Innenwiderstand R_i des Multimeters stattfindet.

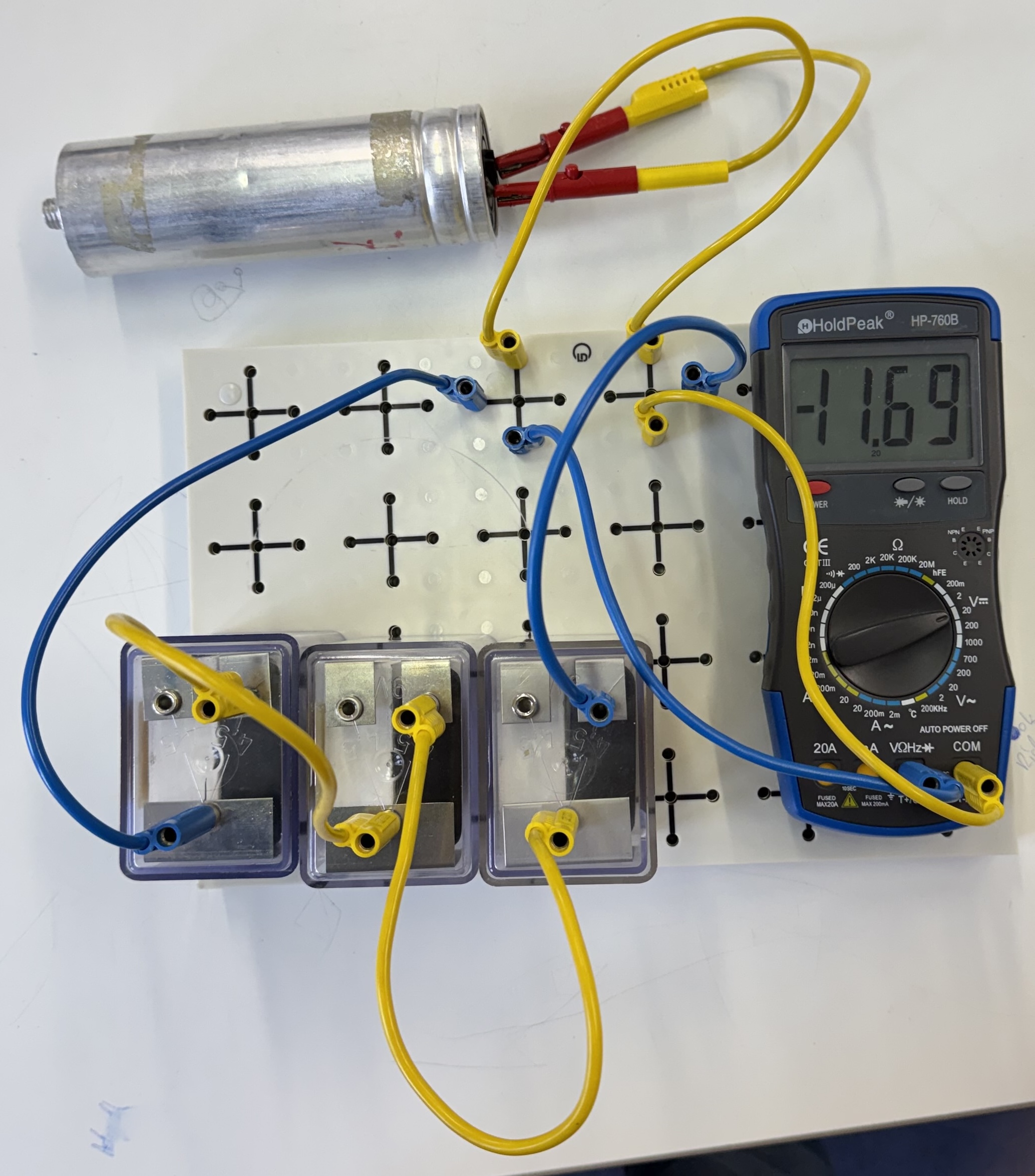

- Laden Sie den Kondensator direkt an dem Batterieverbund auf.
.
- Messen Sie die Spannung und die Zeit. Notieren Sie die Werte in einer Tabelle.
.

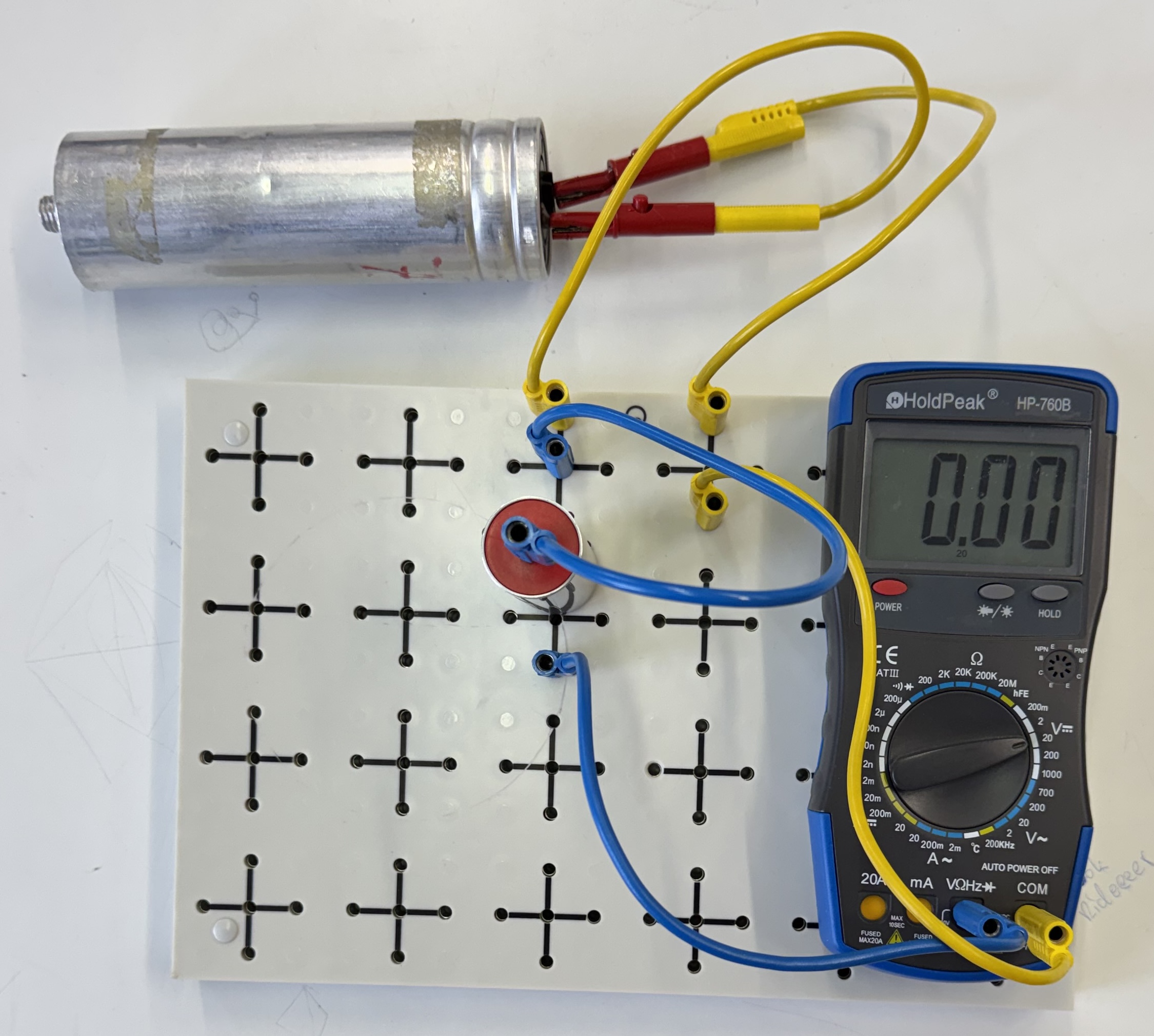

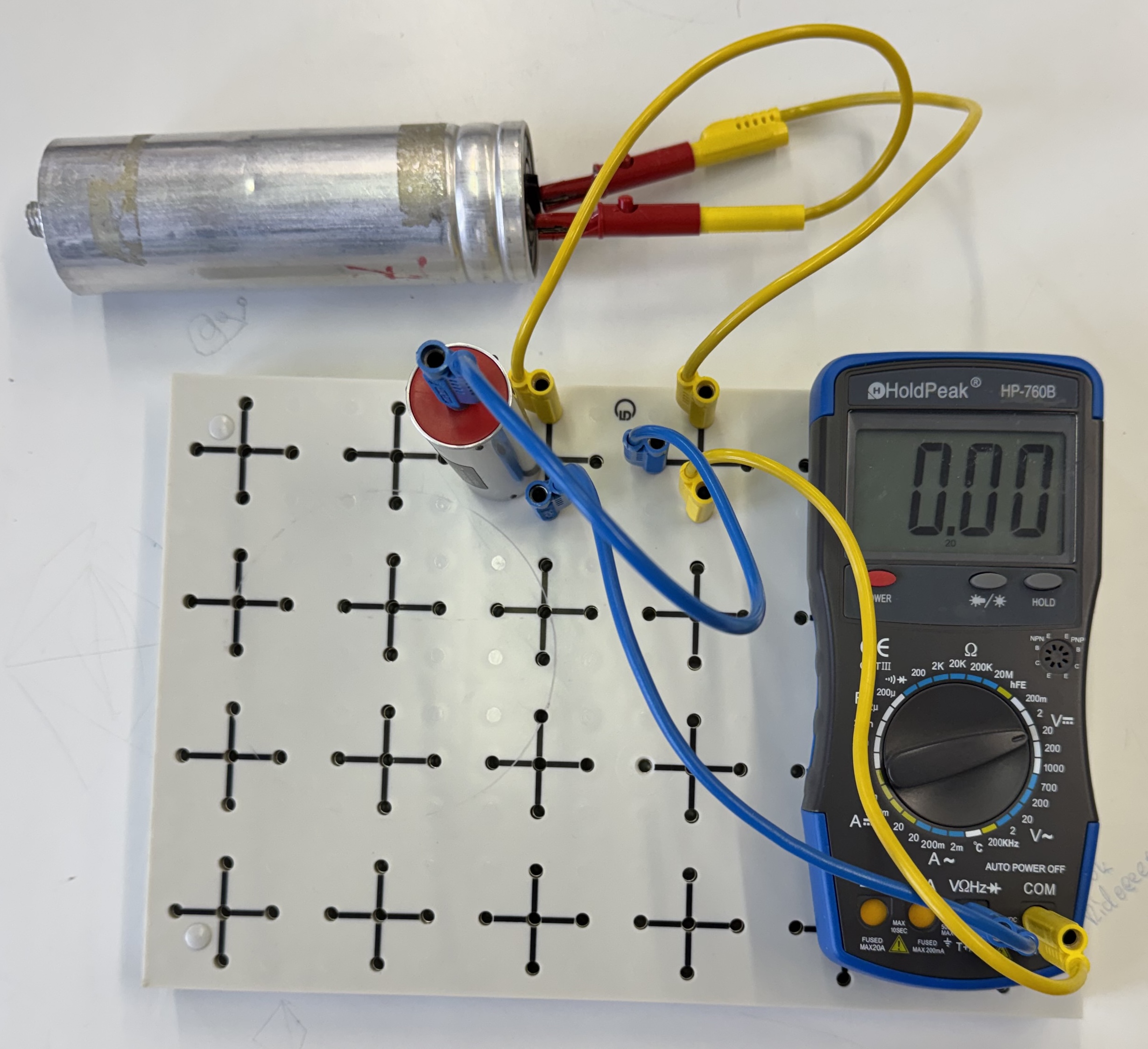

- Verbinden Sie einen weiteren Widerstand (R=10 M Ohm) entweder parallel oder in Reihe für eine zweite Messung.
.
3. Auswertung/ Interpretation
- Entspricht der Messkurvenverlauf Ihrer Erwartung? Begründen Sie.
- Bestimmen Sie den Innenwiderstand des Messgerätes.
- Diskutieren Sie die Messfehler. Gibt es in den Messwerten Unstimmigkeiten und wie können Sie diese erklären?
